BURNER CONTROL

MIAB-CON-ST

LOW END BURNER CONTROL CONDENSING

Applicazioni

Le schede elettroniche della famiglia di controllo bruciatori MIAB-CON / ST sono progettate per la gestione di apparecchi a gas dotati di bruciatori premiscelati pneumatici e scambiatore di calore a condensazione.
Integrano tutte le funzionalità per gestire caldaie murali BASSA GAMMA.
Se sono necessarie alcune funzionalità extra, tramite un bus di comunicazione le funzionalità possono essere implementate utilizzando altre schede esterne per gestire Interfacce Utente Esterne, Ingressi / Uscite Aggiuntive ecc.
La piattaforma controlli bruciatori MIABcomprende una vasta gamma di prodotti che condividono le stesse caratteristiche meccaniche e che si differenziano per le funzioni implementate: in questo modo è possibile realizzare prodotti tecnici differenti mantenendo la stessa estetica:

Controllo bruciatore MIAB-ATM per caldaie a efficienza standard – 230Vac
Valvola deviata*
Controllo bruciatore MIAB-ATM / ST per caldaie a efficienza standard – Unipolare
Valvola deviata motore passo-passo *
Controllo bruciatore MIAB-CON per caldaia pneumatica a condensazione –
Valvola deviata 230Vac *
Controllo bruciatore MIAB-CON / ST per caldaia pneumatica a condensazione –
Valvola deviata con motore passo-passo unipolare

* Dettagli riportati nella corrispondente documentazione dettagliata

Caratteristiche generali

  • Accensione e controllo di sicurezza per bruciatori a gas premiscelati pneumatici
  • Funzioni comfort riscaldamento
  • Gestione comfort acqua calda sanitaria
  • Bus di comunicazione per interfacciarsi con accessori esterni
  • Gestione della valvola deviata con motore passo-passo unipolare

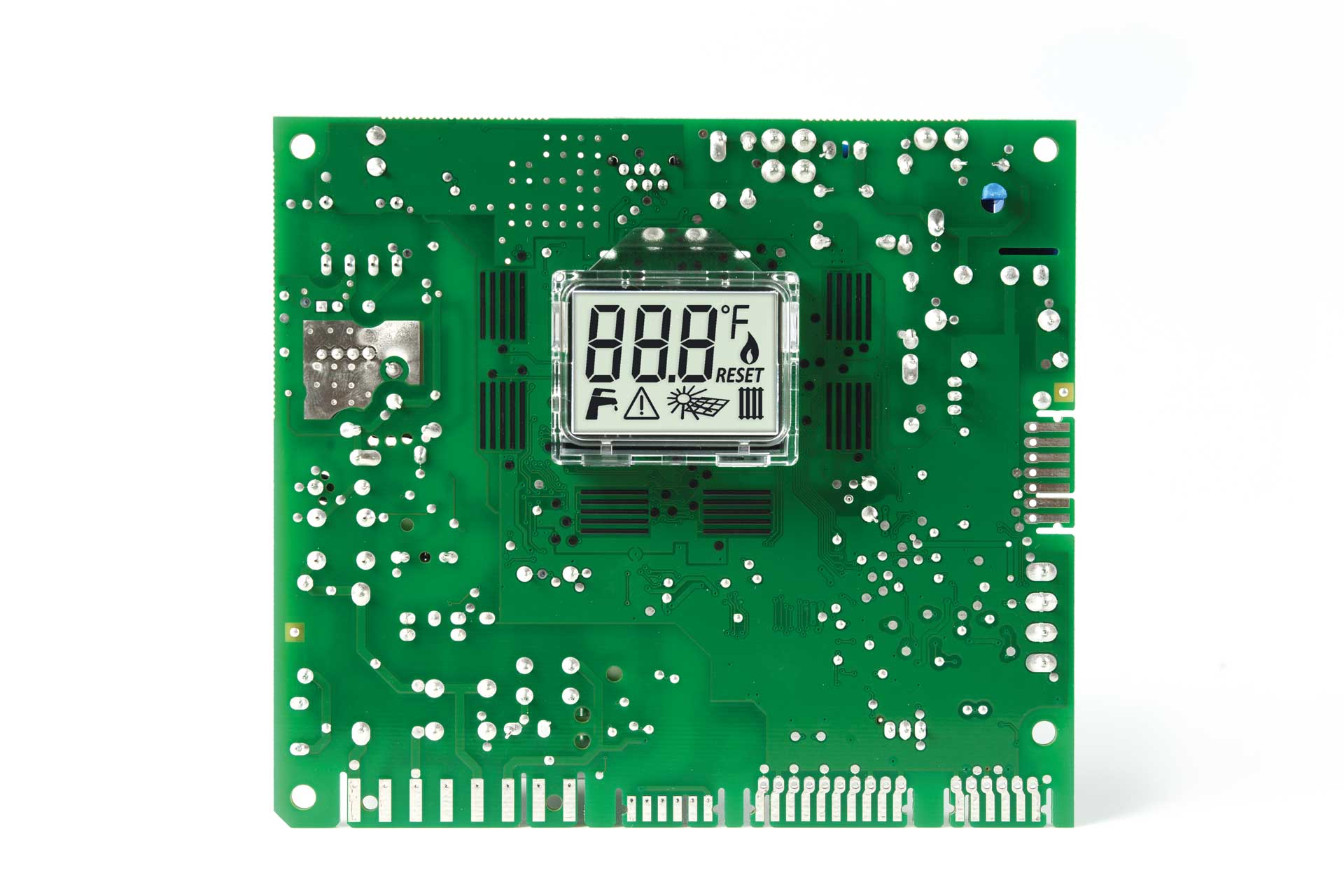

  • Interfaccia utente integrata con display LCD retroilluminato e 6 pulsanti
  • Certificazione nordamericana e cinese disponibile su richiesta

Accessori

I PCB della famiglia MIAB-CON / ST possono essere interfacciati con i
i seguenti accessori:

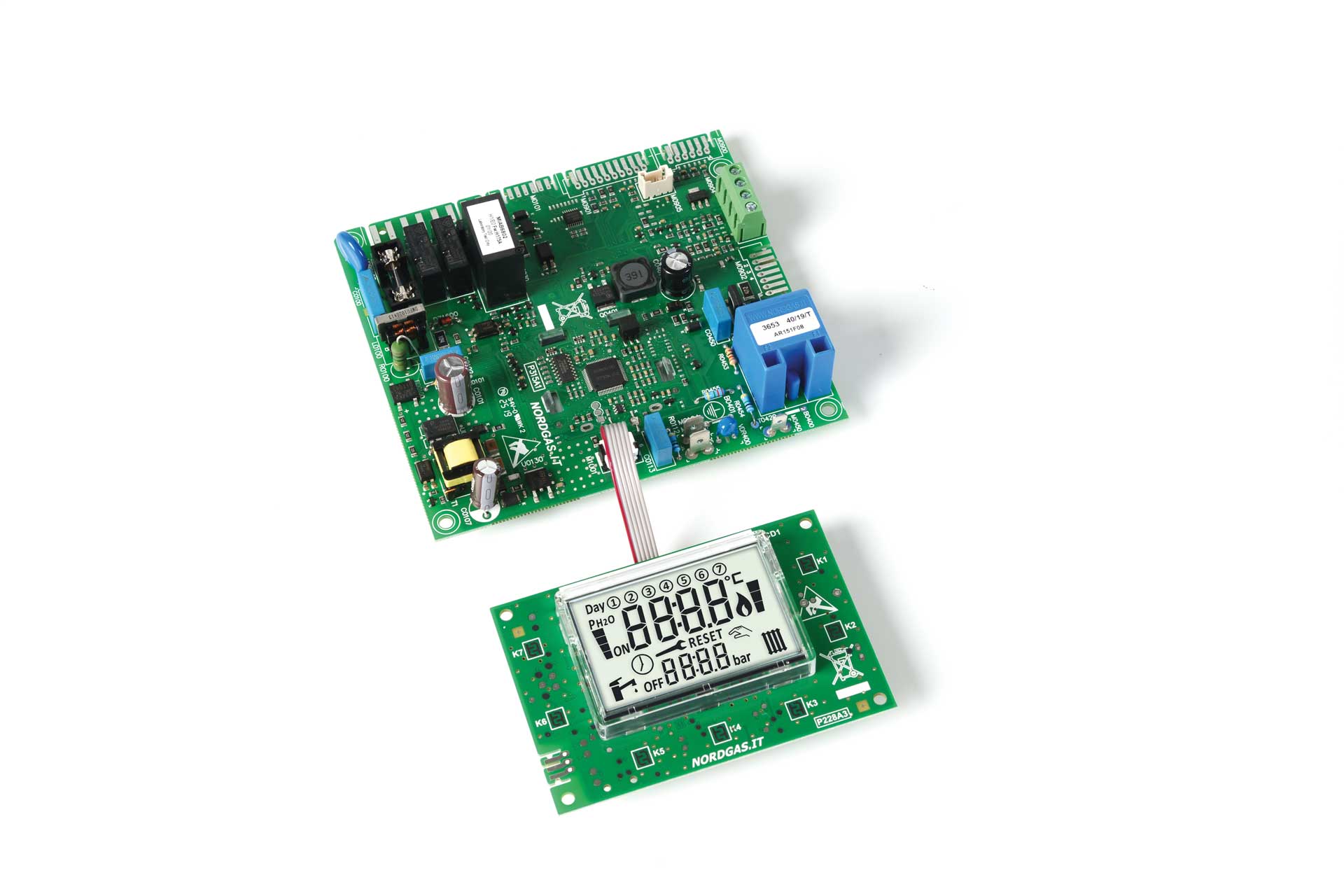

  • Interfacce utente esterne: dispositivi con piattaforma UI10, UI20, UI30e UI40
  • Espansore I / O esterno: dispositivi della piattaforma REL10
  • Telecomando: dispositivi della piattaforma ROAB
  • Gateway per la gestione del PCB tramite smartphone: dispositivi con piattaforma iModule v4
  • Sensori di temperatura esterna: dispositivi serie EXT10
  • Sonde di temperatura a contatto: dispositivi della serie TEM10
  • Sonde di temperatura ad immersione: dispositivi serie IMM10
  • Pressostati aria: dispositivi della serie PRBHC
  • Custodia in plastica: dispositivi della serie BOX10e BOX20
  • Pulsanti e tastiera in gomma
  • Cablaggi secondo specifica del cliente
