BURNER CONTROL

BCS30

HIGH END BURNER CONTROL / STANDARD EFFICIENCY & CONDENSING

Applicazioni

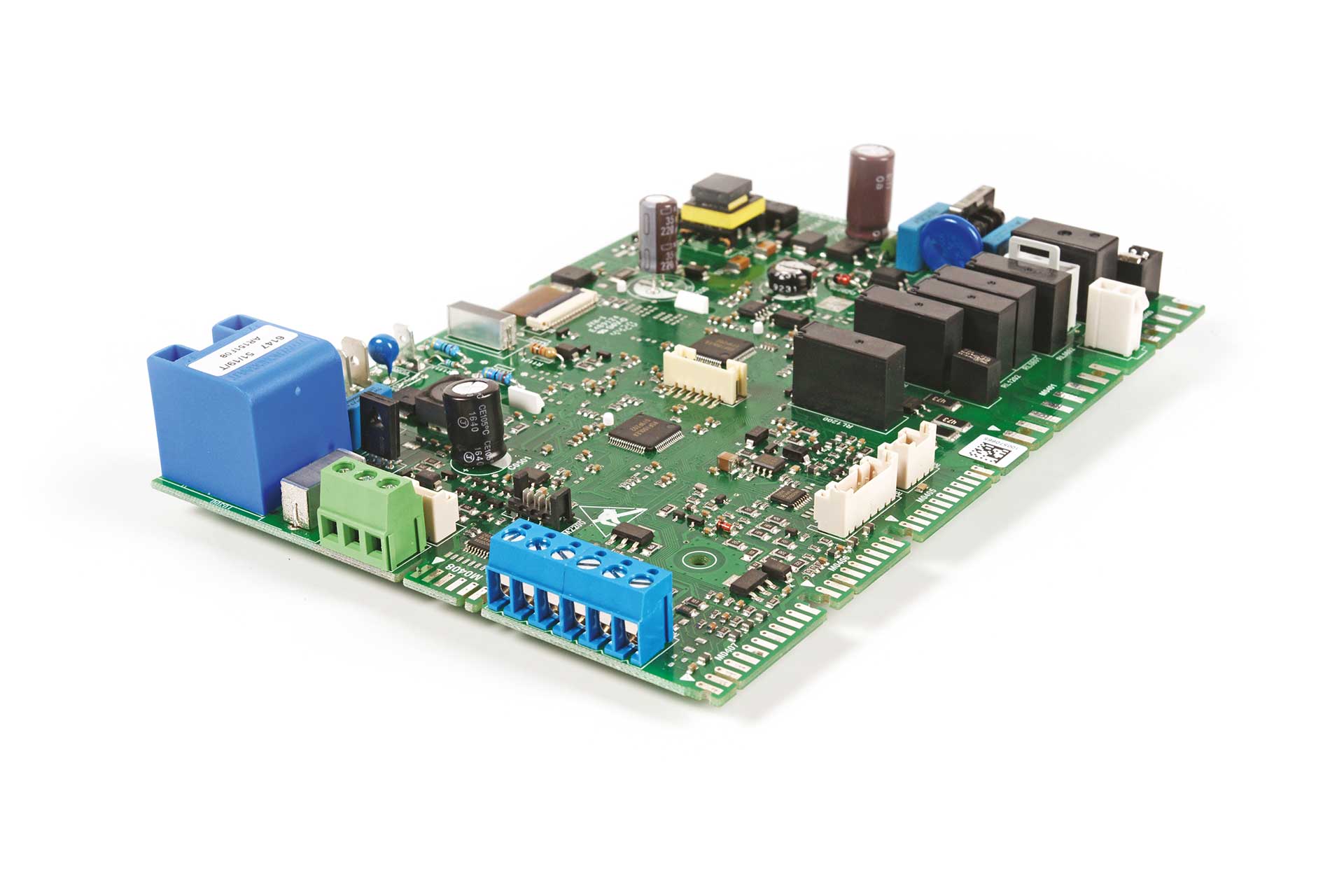

Le schede elettroniche della famiglia di controllo bruciatori BCS30 sono progettate per gestire apparecchi a gas dotati di scambiatore di calore a premiscelazione standard o pneumatico.
Integrano tutte le funzionalità per gestire caldaie murali HIGH END.
Se sono richieste alcune funzionalità extra, tramite un bus di comunicazione le funzionalità possono essere implementate utilizzando altre schede esterne per gestire Interfacce Utente Esterne, Ingressi / Uscite Aggiuntive, ecc.
La piattaforma controlli bruciatori BCN30 comprende un’ampia gamma di prodotti che condividono le stesse caratteristiche meccaniche e che si differenziano per le funzioni implementate: in questo modo è possibile realizzare prodotti tecnici differenti
pur mantenendo la stessa estetica.

La caratteristica principale di questa piattaforma è la flessibilità; è infatti possibile utilizzare diverse combinazioni di tasti per differenziare l’estetica del prodotto. È disponibile anche una versione denominata “PLUS” e attraverso un innovativo sistema progettato da Nordgas è possibile montare un LCD più grande con libertà di posizionamento dei tasti.

BCS30 Controllo Bruciatore per Efficienza Standard – Caldaia Pneumatica a Condensazione – Valvola Deviata 230Vac
BCS30-ST Controllo bruciatore per efficienza standard – Caldaia pneumatica a condensazione – Valvola deviata con motore passo-passo unipolare *
BCS30_EC Comando Bruciatore per Caldaia Elettronica a Condensazione – Valvola Deviata 230Vac *
BCS30_EC-ST Controllo Bruciatore per Caldaia Elettronica a Condensazione – Valvola Deviata con Motore Passo-Passo unipolare *

* Dettagli riportati nella corrispondente documentazione dettagliata

Caratteristiche generali

  • Accensione e controllo di sicurezza per bruciatori a gas (atmosferico,
    ventilatore versione condensazione assistita o pneumatica)
  • Funzioni comfort riscaldamento
  • Gestione comfort acqua calda sanitaria
  • Bus di comunicazione per interfacciarsi con accessori esterni
  • Gestione valvola deviata 230Vac

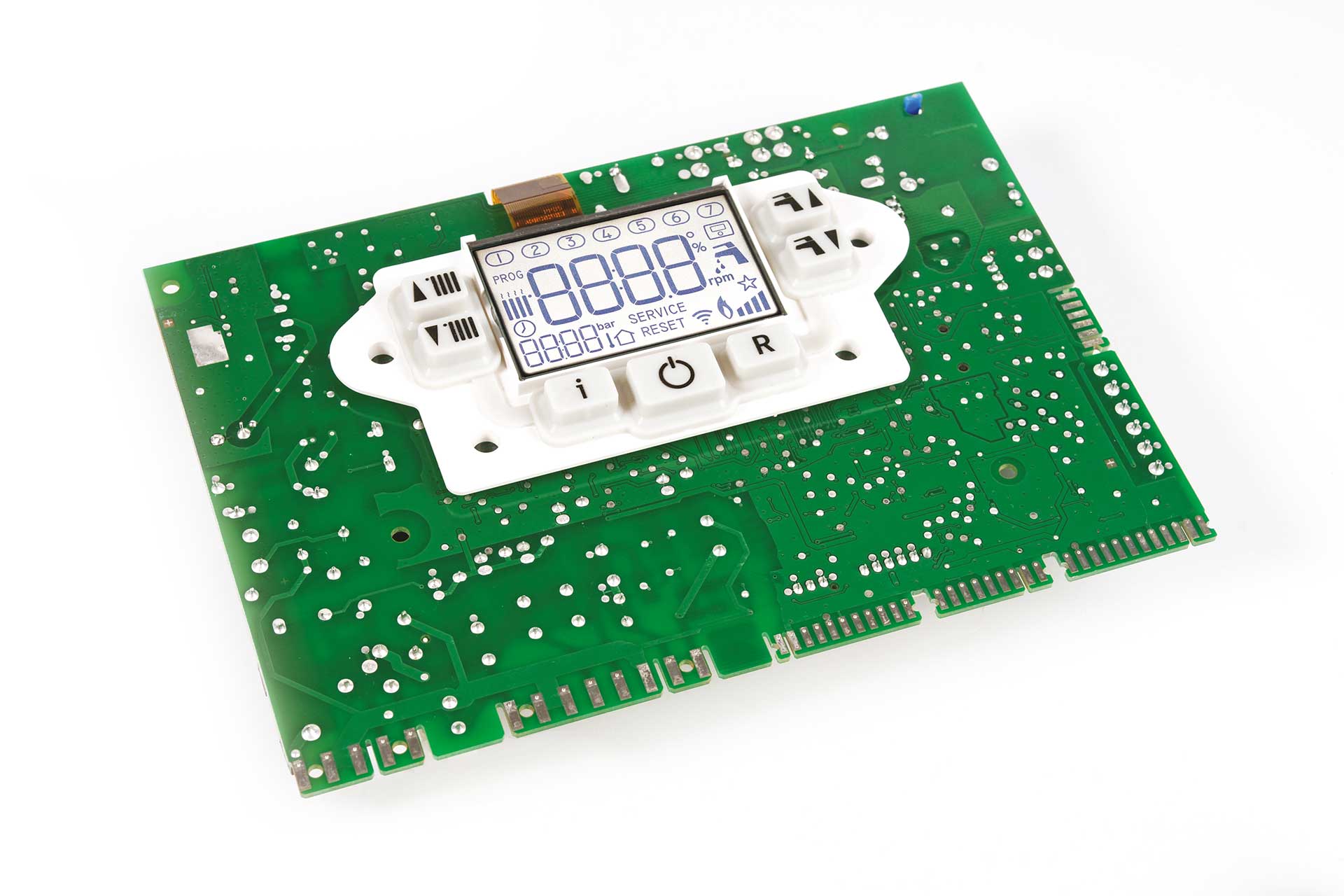

  • Interfaccia utente integrata con display LCD retroilluminato bianco
    e 7 pulsanti
  • 2° ingresso termostato ambiente disponibile
  • Relè ausiliario disponibile
  • Gestione sensori di sicurezza
  • Bus di comunicazione Modbus disponibile
  • Bus di comunicazione Lin disponibile
  • Certificazione nordamericana e cinese disponibile su richiesta

Accessori

I PCB della famiglia BCS30 possono essere interfacciati con i seguenti accessori:

  • Interfacce utente esterne: dispositivi UI10, UI20, UI30, UI40e UI100
  • Zone managing system Flex
  • Espansore I / O esterno: dispositivi della piattaforma REL10
  • Telecomando: dispositivi della piattaforma ROAB
  • Gateway per la gestione del PCB tramite smartphone: dispositivi con piattaforma iModule v4
  • Sensori di temperatura esterna: dispositivi serie EXT10
  • Sonde di temperatura a contatto: dispositivi serie TEM10
  • Sonde di temperatura dei contatti di sicurezza: dispositivi della serie STEM10
  • Sonde di temperatura ad immersione: dispositivi serie IMM10
  • Pressostati aria: dispositivi della serie PRBHC
  • Pulsanti e tastiera in gomma
  • Cablaggi secondo specifica del cliente
