BURNER CONTROL

BCS10-CON

CONDENSING BURNER CONTROL

Applications

BCS10 è la nuova piattaforma di burner controls low entry di Nordgas che, partendo dal successo della piattaforma MIAB e ne espande le funzioni.

Non è mai facile migliorare un prodotto di successo ma questa volta siamo sicuri di aver raggiunto il nostro target. La nuova piattaforma BCS10 infatti mantiene tutte le caratteristiche della MIAB ed aggiunge:

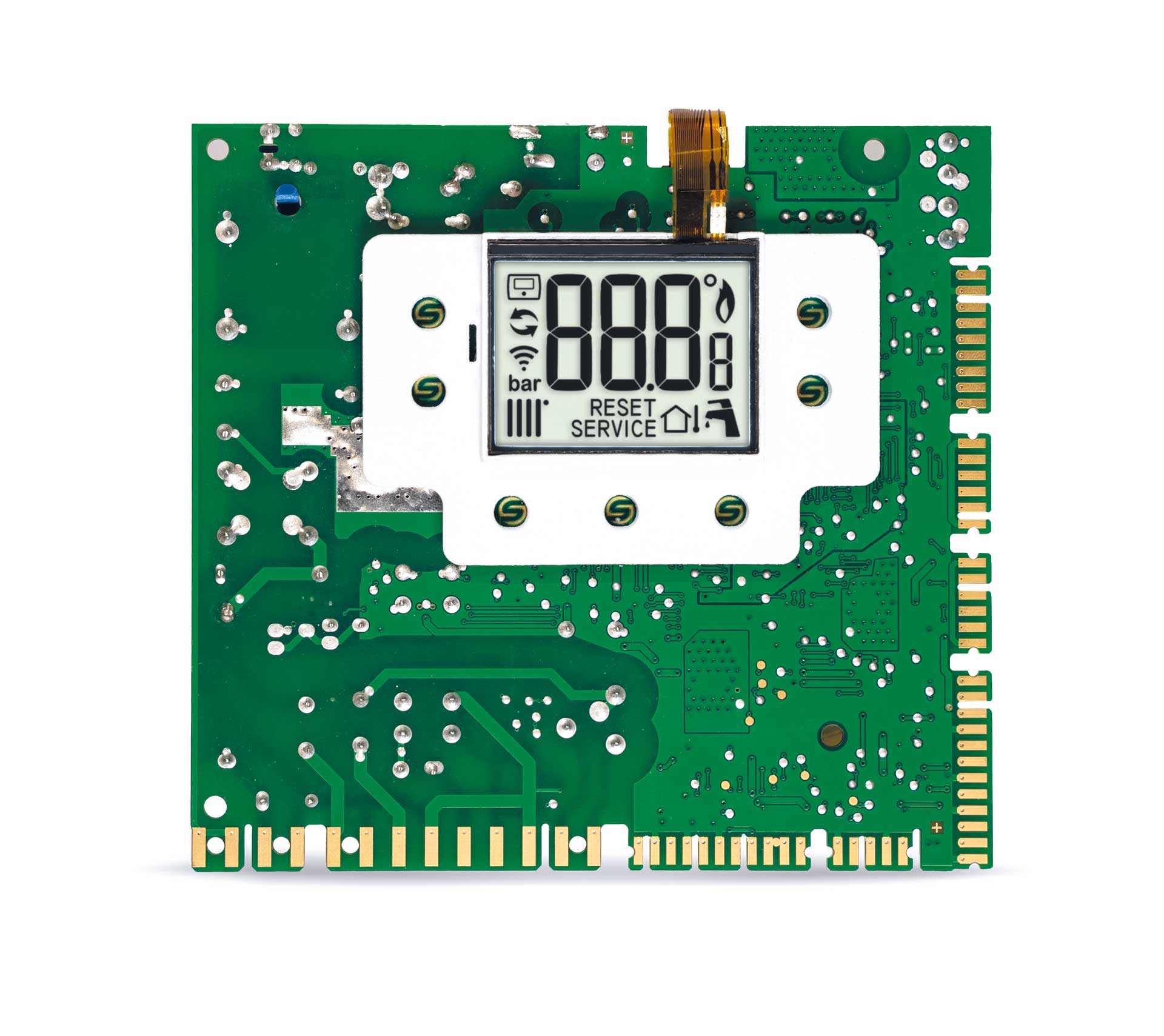

  • Un LCD più largo del 63,4% (37×26,5 vs 30×20 dell’area visibile) e altre 8 icone.
  • La possibilità di montare un LCD personalizzato ancora più grande
  • 7 tasti invece di 6 in modo da poter differenziare l’estetica
  • Nonostante l’aggiunta di funzioni, una dimensione PCB ridotta del 6,1%
  • Gestione dei trasduttori di pressione come alternativa al pressostato
  • Gestione sicura della sonda di alimentazione come alternativa al termostato di limite
  • Gestione sicura della sonda di fumo come alternativa al termostato di limite
  • Gestione del deviatore 230vac o dello stepper motor unipolare

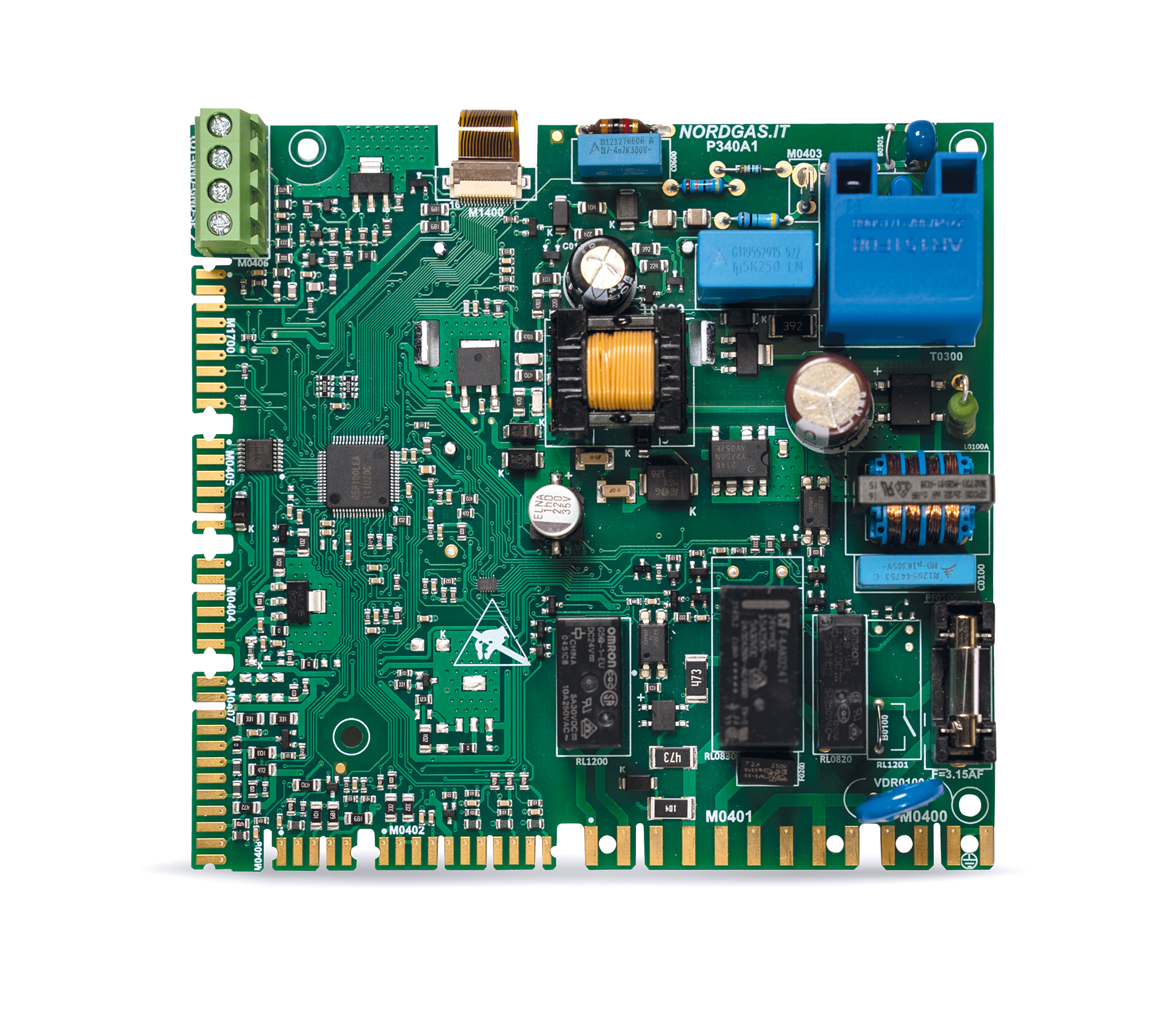

Le schede elettroniche della famiglia di controllo bruciatori BCS10-CON sono progettate per gestire gli apparecchi a gas dotati di scambiatore di calore a premiscelazione pneumatica.

Integrano tutte le funzionalità per gestire le caldaie a parete LOW RANGE.

Se richieste, alcune funzionalità aggiuntive possono essere migliorate utilizzando altre schede esterne attraverso un bus di comunicazione.

La piattaforma di controllo bruciatori BCS10 comprende una vasta gamma di prodotti che condividono le stesse caratteristiche meccaniche e che si differenziano per le funzioni implementate: in questo modo è possibile creare prodotti tecnici diversi mantenendo la stessa estetica.

Controllo del bruciatore BCS10-ATM per caldaia ad efficienza standard *
Controllo bruciatore BCS10-CON per caldaia a condensazione pneumatica

* Dettagli riportati nella documentazione dettagliata corrispondente

General features

  • Accensione e controllo di sicurezza per bruciatori pneumatici a gas premiscelato
  • Funzioni di comfort di riscaldamento
  • Gestione del comfort dell’acqua calda sanitaria
  • Bus di comunicazione per l’interfaccia con accessori esterni
  • Gestione delle valvole deviate dal motore passo-passo 230Vac o unipolare
  • Interfaccia utente integrata con display LCD retroilluminato e 7 pulsanti
  • Approvazione nordamericana e cinese disponibile su richiesta

Accessories

I PCB della famiglia BCS10-CON possono essere interfacciati con i seguenti accessori:

  • Telecomando: dispositivi della piattaforma ROAB
  • Sensori di temperatura esterna: dispositivi della serie EXT10
  • Sonde di temperatura a contatto: dispositivi della serie TEM10
  • Sonde di temperatura di contatto di sicurezza: dispositivi della serie STEM10
  • Sonde di temperatura ad immersione: dispositivi della serie IMM10
  • Pulsanti e tastiera in gomma
  • Cablaggi secondo le specifiche del cliente
