CASE HISTORY 1

SISTEMA DI MISURAZIONE DEL CALORE

Uno dei player più importanti nelle soluzioni idroniche ci ha affidato la progettazione del proprio sistema di contabilizzazione del calore.

Questo progetto è stato realizzato da diversi dispositivi: molti alimentati a batteria che comunicano tra loro tramite lo standard wireless RF868 MHz. Tutte le informazioni raccolte possono essere consultate dal supervisore del sistema utilizzando la tecnologia GSM.

Il sistema può essere configurato in modo scalare con diverse combinazioni dei seguenti dispositivi:

  • Unità di contabilizzazione del calore
  • Ripetitore
  • Concentratore / gateway
  • Chiave RF USB

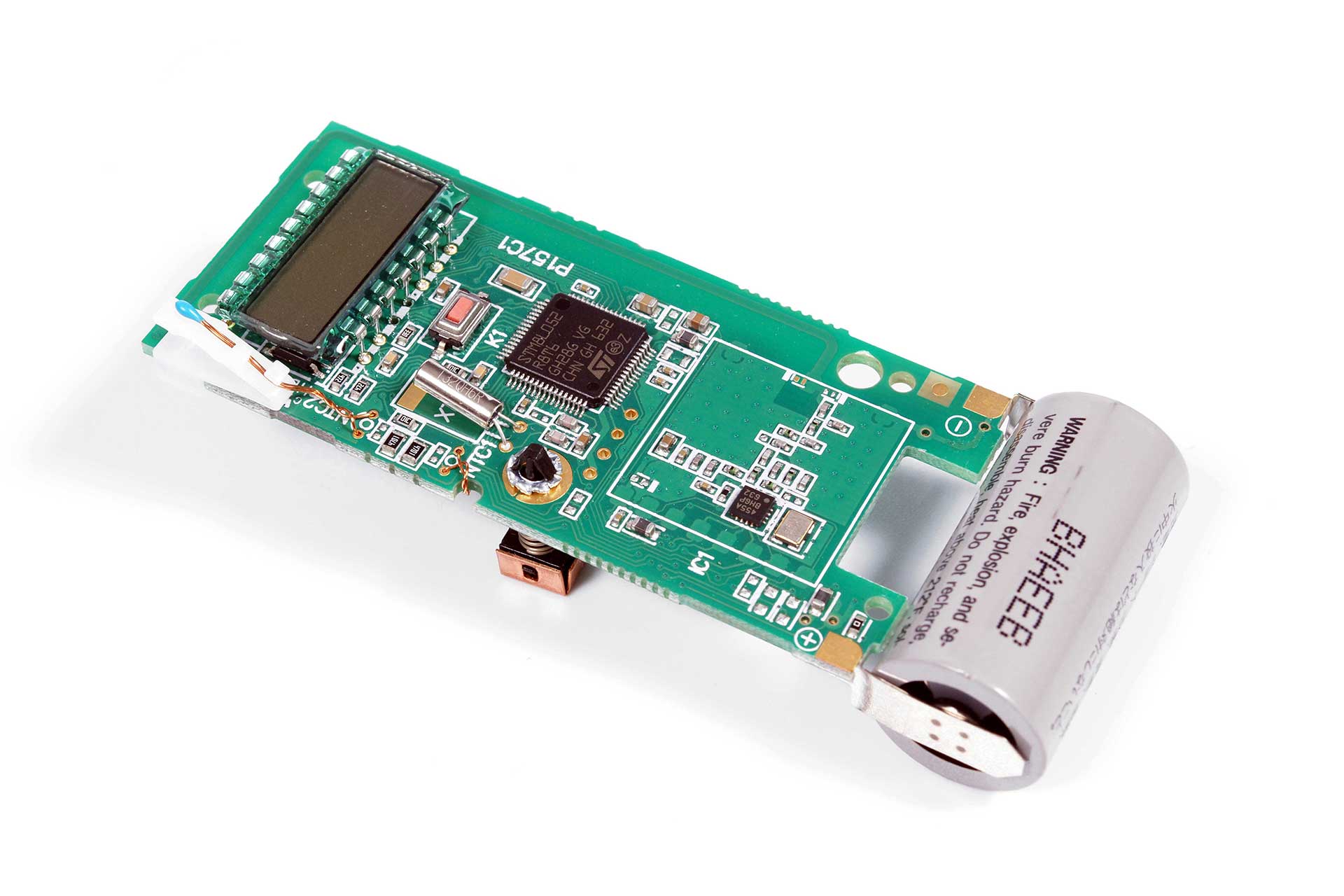

Unità di misurazione del calore

L’unità di contabilizzazione è un dispositivo alimentato a batteria (che deve garantire il funzionamento del dispositivo per più di dieci anni) montato direttamente su ogni singolo radiatore dell’intero edificio. Questo dispositivo è responsabile del calcolo del consumo di energia termica del radiatore. Sono disponibili tre diversi modelli di unità di contabilizzazione del calore

  • con sensore di temperatura locale per il radiatore
  • con sensore di temperatura locale / esterno per l’ambiente
  • con / senza sensore flusso acqua radiatore.

Questo dispositivo utilizza le informazioni delle risorse appena citate per eseguire un algoritmo di calcolo diretto/indiretto che determina il consumo di energia termica in un determinato momento e accumulato nel tempo.

Ogni unità può essere considerata come un singolo nodo di un sottogruppo di rete RF che viene gestito direttamente da un dispositivo denominato repeater che raccoglie le informazioni relative a consumi energetici, temperature, diagnostica e stato del dispositivo di più unità di contabilizzazione che compongono il sottogruppo di rete RF stesso. Viene adottato un protocollo di comunicazione proprietario basato su RF 868Mhz per gestire la comunicazione tra il ripetitore e le unità di contabilizzazione del sottogruppo generico del sistema.

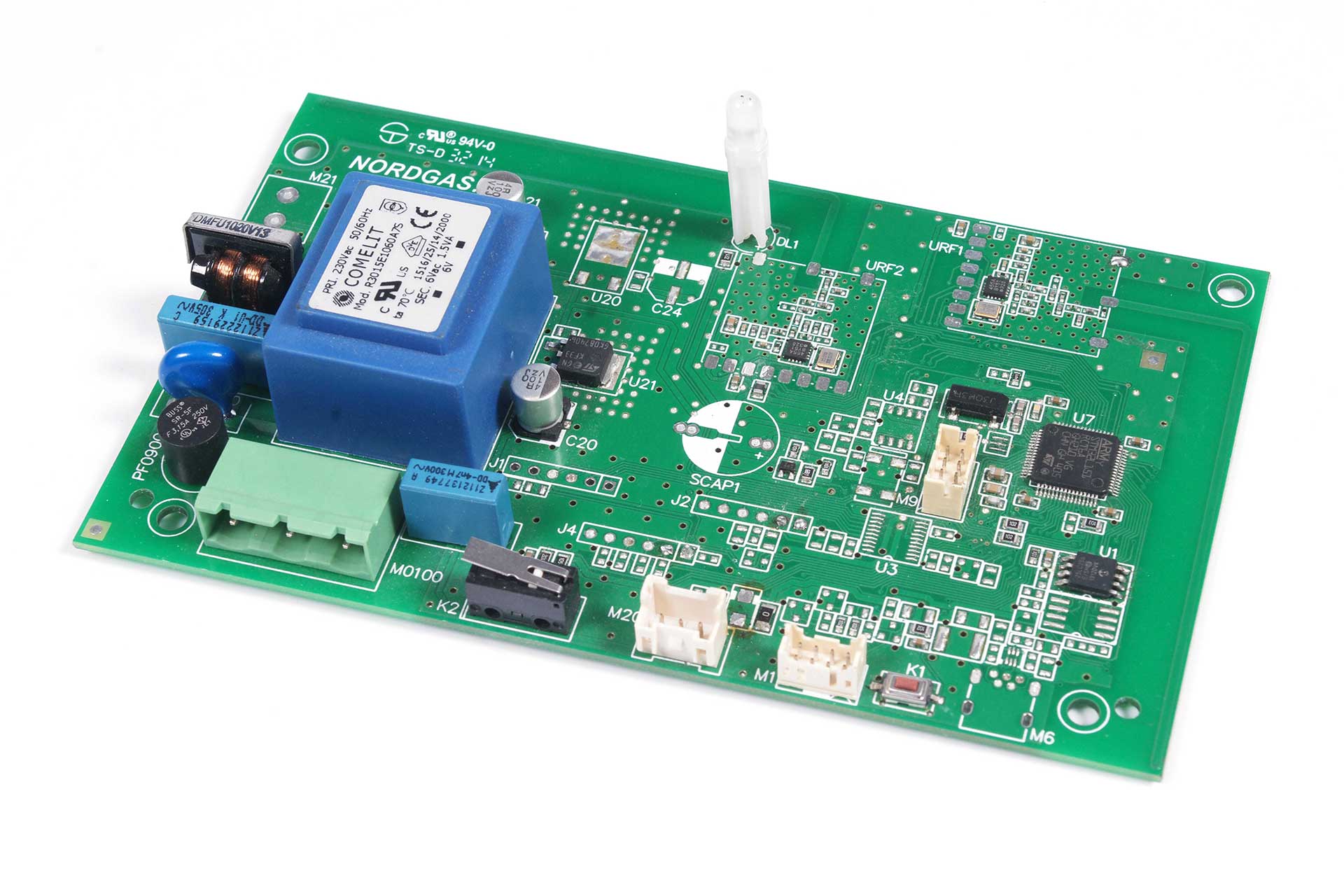

Ripetitore

È compito dei ripetitori raccogliere tutte le informazioni provenienti da differenti unità di contabilizzazione unite in sottogruppi logici in base a differenti criteri/esigenze (es. Gruppo di unità di contabilizzazione dello stesso piano di un certo edificio…).

Più dispositivi ripetitori possono realizzare diversi sottogruppi di rete RF raccogliendo le informazioni di tutte le unità di contabilizzazione dell’intero sistema di acquisizione. Come già accennato, è stato implementato un protocollo di comunicazione proprietario RF 868Mhz per controllare il trasferimento dei dati tra i dispositivi di contabilizzazione e ciascun ripetitore. Viene adottato un meccanismo di arbitrato intelligente basato su un approccio di autoapprendimento per gestire l’interazione di ogni singolo ripetitore con i dati ricevuti dai dispositivi appartenenti a sottogruppi controllati da altri ripetitori.

Concentratore

L’unità di contabilizzazione è un dispositivo alimentato a batteria (che deve garantire il funzionamento del dispositivo per più di dieci anni) montato direttamente su ogni singolo radiatore dell’intero edificio. Questo dispositivo è responsabile del calcolo del consumo di energia termica del radiatore. Sono disponibili tre diversi modelli di unità di contabilizzazione del calore

  • con sensore di temperatura locale per il radiatore
  • con sensore di temperatura locale / esterno per l’ambiente
  • con / senza sensore flusso acqua radiatore.

Questo dispositivo utilizza le informazioni delle risorse appena citate per eseguire un algoritmo di calcolo diretto/indiretto che determina il consumo di energia termica in un determinato momento e accumulato nel tempo.

Ogni unità può essere considerata come un singolo nodo di un sottogruppo di rete RF che viene gestito direttamente da un dispositivo denominato repeater che raccoglie le informazioni relative a consumi energetici, temperature, diagnostica e stato del dispositivo di più unità di contabilizzazione che compongono il sottogruppo di rete RF stesso. Viene adottato un protocollo di comunicazione proprietario basato su RF 868Mhz per gestire la comunicazione tra il ripetitore e le unità di contabilizzazione del sottogruppo generico del sistema.

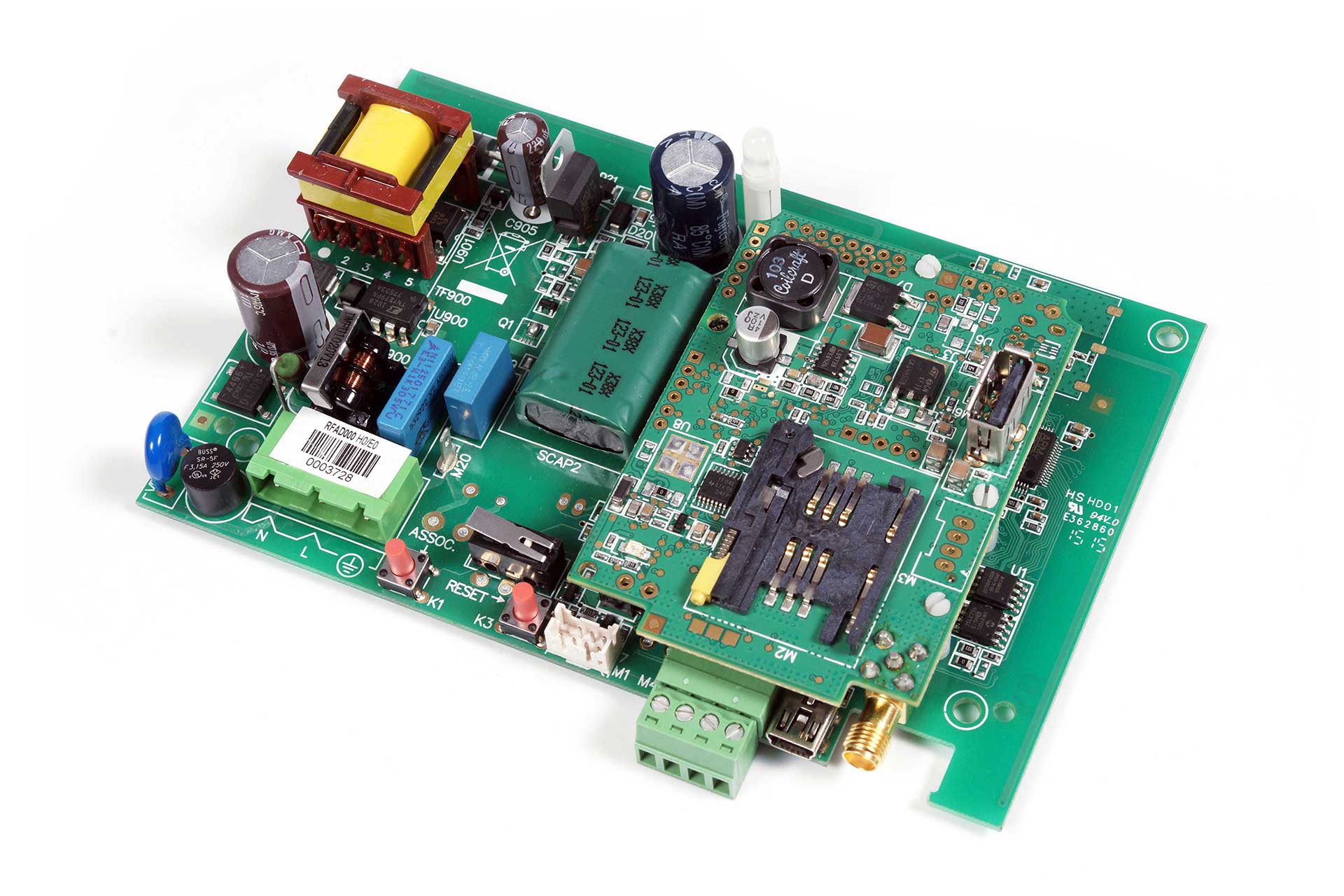

Il concentratore è il dispositivo che ha il compito di raccogliere le informazioni provenienti da ogni ripetitore del sistema di acquisizione utilizzando il protocollo di comunicazione proprietario RF 868Mhz. Può gestire anche dati provenienti direttamente da un proprio sottogruppo di rete RF di dispositivi unità di contabilizzazione. Questo può essere utile per realizzare semplici piccoli sistemi di acquisizione dove il concentratore stesso è in grado di raggiungere tutte le unità di misura del calore senza l’adozione di ripetitori.

Ai dati raccolti è possibile accedere da remoto dal gestore dell’impianto di contabilizzazione tramite un altro protocollo di comunicazione proprietario RF 868Mhz dedicato o in alternativa tramite connessione GSM. In alternativa, il concentratore supporta anche un’interfaccia USB standard per supportare il download diretto dei dati su un dispositivo flash drive USB standard in formato file di testo.

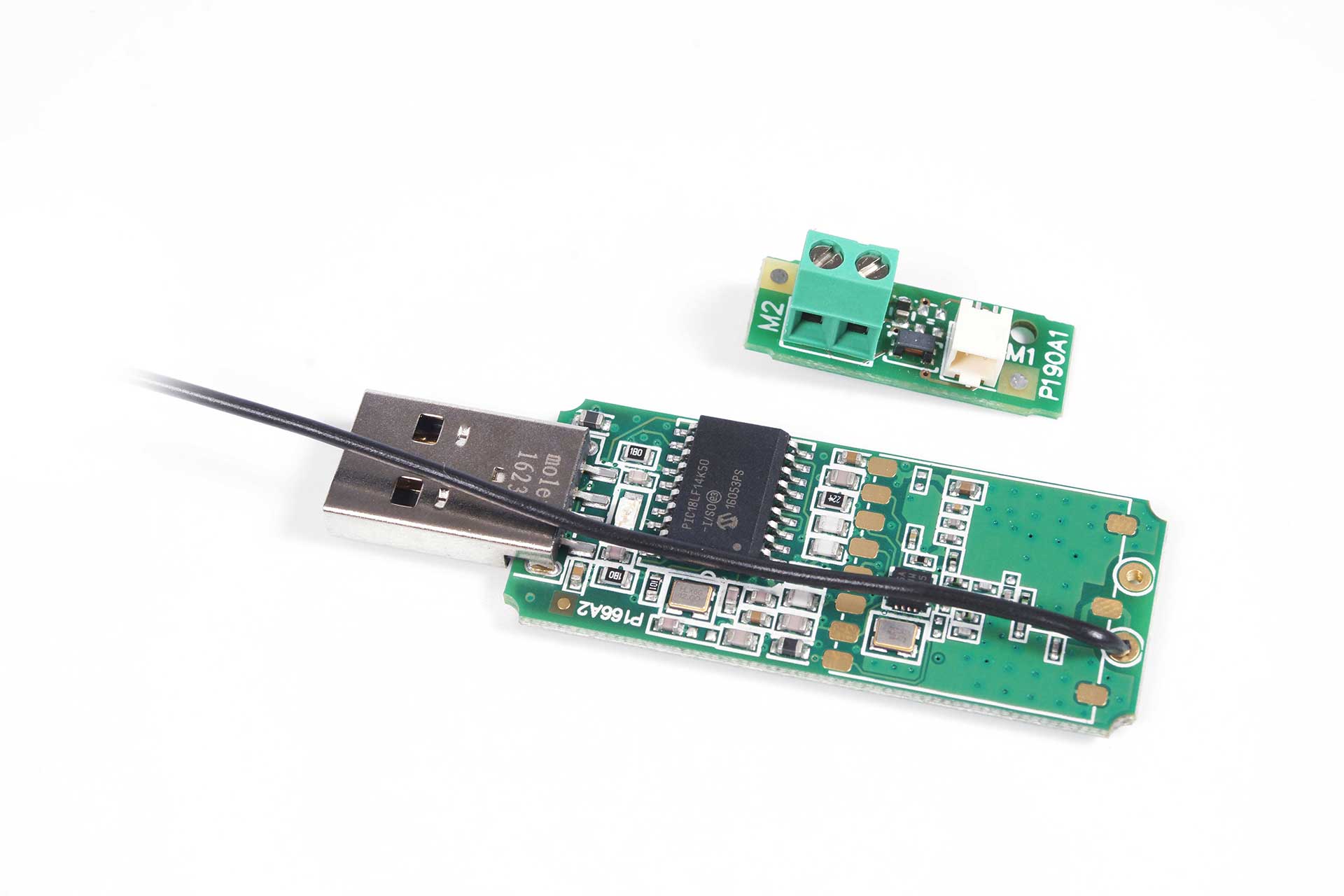

Chiave rf Usb

Questo adattatore può essere utilizzato con un’applicazione dedicata in esecuzione su un personal computer come interfaccia per ottenere le informazioni sui dati del concentratore utilizzando un protocollo di comunicazione RF 868Mhz proprietario dedicato.

Tutto il sistema è stato progettato internamente e abbiamo prodotto più di 1,7 milioni di unità di contabilizzazione del calore in circa 4 anni di produzione.
